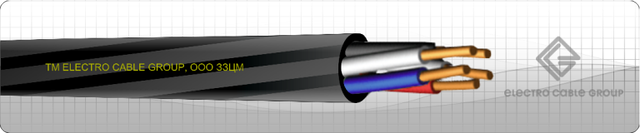

Кабель ВВГнгд 5х35 ЗЗЦМ

Кабель призначений для передачі та розподілу електричної енергії в стаціонарних установках на змінну напругу 0,66 і 1 кВ частотою 50 Гц.

Кабель призначений для прокладки в сухих і вологих виробничих приміщеннях, на естакадах, в блоках, а також для прокладки на відкритому повітрі, в умовах, що вимагають непоширення горіння. Кабелі марки ВВГзнг-LS, ВВГзнгд, ВВГзнг використовуються в умовах, де вимагається ущільнення кабелів при введенні в електрообладнання.
Кабелі марки ВВГнг, ВВГзнг не поширюють горіння при пучковій прокладці за категорією А.

Кабелі марки ВВГнг-LS, ВВГнгд, ВВГзнг-LS, ВВГзнгд, не поширюють горіння при пучковій прокладці за категорією А, мають помірне димовиділення та невелику токсичність газів.

Конструкція кабелю:

1. Токопровідна жила круглої форми, однопроволочна або багатопроволочна, мідна, 1 або 2 класу.
2. Ізоляція — ПВХ пластикат з цифровою маркуванням (або з відмінною забарвленням), в кабелях з індексом «нг-LS» та «нгд» композиція з пониженою пожежонебезпечністю. Ізольовані жили скручені.
3. Оболонка – ПВХ пластикат, в кабелях з індексом «нг» пластикат, що не поширює горіння, в кабелях з індексом «нг-LS» та «нгд» — композиція підвищеної пожежонебезпечності.
   В кабелях марки ВВГзнг-LS, ВВГзнгд, ВВГзнг оболонка накладена з заповненням міжжильного простору.

Технічні та експлуатаційні характеристики:

Температура експлуатації кабелю: від -50°С до +50°С

Відносна вологість повітря: до 98% при + 35°С

Мінімальний радіус вигину при прокладці:

10 діаметрів кабелю для одножильних кабелів
7,5 діаметрів кабелю для багатожильних кабелів

Допустима температура нагріву жил кабелів при експлуатації: +70°С

Будівельна довжина кабелів не менше з перетином основних жил:

• 10-16 мм² — 450 м
• 25-70 мм² — 300 м
• 95-185 мм² — 200 м
• 240-800 мм² — 100 м

Термін служби: 25 років

Гарантійний термін експлуатації: 5 років
