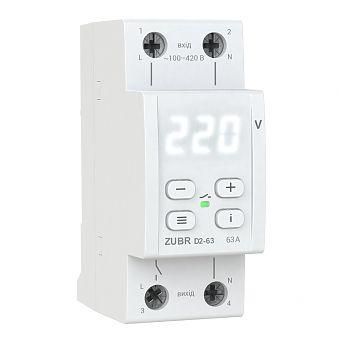

Реле напруги Zubr D2 63А

161px">

Реле напруги ZUBR D2 призначене для захисту обладнання від надмірних коливань напруги. У разі аварійної ситуації пристрій вимикає навантаження. Реле застосовуються в однофазних мережах змінного струму (230 В). Додатково оснащене термозахистом.

Висока точність вимірювання TrueRMS

ZUBR D2 з високою точністю вимірює напругу і вимикає навантаження до того, як стрибок напруги негативно вплине на підключені електроприлади. Принцип дії TrueRMS — алгоритм знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди.

Професійна модель вимкнення навантаження

Ви можете активувати професійну модель затримки часу вимкнення. Вона дозволяє не вимикати обладнання при безпечних за величиною та тривалістю відхиленнях напруги.

Підвищена безпека завдяки термозахисту

Реле напруги ZUBR D2 оснащені захистом від перегріву. Вона активується, якщо температура всередині корпусу досягне 80 °C.

Затримка вмикання навантаження

В пристрої передбачено 2 типи вмикання затримки навантаження:

• коли відлік часу до подачі навантаження починається з моменту стабілізації напруги;
• коли відлік починається з моменту вимкнення реле.

Час затримки можна встановити від 3 до 600 с, залежно від типу підключеного обладнання. Для чутливого до частих вимкнень напруги обладнання (наприклад, для холодильників і кондиціонерів) час затримки рекомендується встановлювати на 120-180 с.

Журнал аварійних спрацьовувань

Журнал здатен зберігати в енергонезалежній пам'яті 100 останніх аварійних спрацьовувань (наприклад, напруга при вимкненні реле або спрацьовування термозахисту).

Зручність в управлінні

У ZUBR D2 дуже зручне стандартизоване підключення вхід-вихід, відсутня необхідність використання нульової клеми при підключенні. Налаштування роботи пристрою здійснюється за допомогою лише трьох кнопок. Четверта кнопка "i" призначена для перегляду журналу аварійних спрацьовувань і розшифровки абревіатур пунктів меню. Цифровий екран постійно відображає значення напруги, а також виводить системну інформацію. Доступна можливість налаштування яскравості екрану та індикатора в режимі очікування.

Простий монтаж

Реле напруги ZUBR D2 дуже компактний, займає 2 стандартних модулі в розподільчому щиті. Його монтаж відбувається в розподільчий щиток на стандартну DIN-рейку шириною 35 мм. Якщо в приміщенні підвищена вологість або існує ймовірність потрапляння води на пристрій, тоді щиток повинен відповідати класу захисту IP55 (згідно з ГОСТ 14254).

Ключові характеристики

• Час спрацьовування: 0.04 с
• Дисплей: Так
• Індикція: Цифрова
• Кількість замикаючих контактів: 1
• Кількість розмикаючих контактів: 1
• Кількість фаз: 1
• Контроль послідовності фаз: Ні
• Контроль пропадання фази: Ні
• Максимальна потужність: 13900 Вт
• Максимальна напруга спрацьовування: 280 В
• Максимальний струм: 80 А
• Мінімальна напруга спрацьовування: 120 В
• Номінальний струм: 40 А
• Перетин підключених проводів: 16 мм²
• Термін служби: 5 років
• Ступінь захисту: IP 20
• Колір світлодіода: Білий
• Матеріал корпусу: Полікарбонат
• Номінальне напруження котушки: 220 В
• Сила струму: 63 А
• Тип монтажу: DIN-рейка
