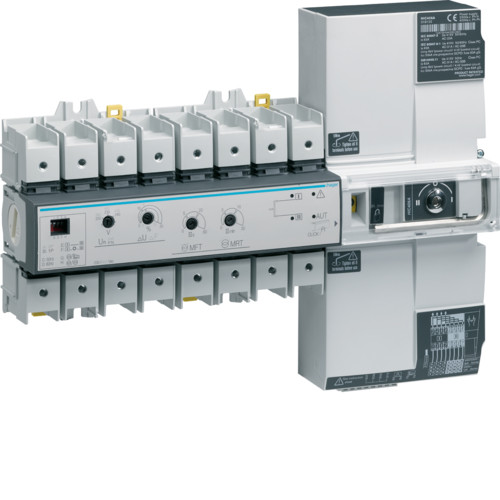

Перемикач АВР модульний з мотоприводом I-0-II, Т-Г, 4п 80А, Hager

Широко застосовується в енергетиці, слугує для забезпечення безперебійного електропостачання споживачів. В енергетиці: автоматичний ввід резерву (АВР) — автоматичний пристрій, що здійснює автоматичний ввід резервних джерел живлення або включення вимикача, на якому здійснюється поділ мережі.

Перш ніж підключити до споживачів резервне джерело електропостачання, потрібно відключити їх від загальної енергомережі. Зробити це можна вручну за допомогою рубильника, але цей варіант пов'язаний із збоєм у роботі енергоспоживачів. Безперервну подачу електроенергії в цьому випадку можна забезпечити лише за допомогою автоматики, ось для чого, власне, потрібен автоматичний ввід резерву - АВР.

Визначаючи АВР, можна сказати, що це така система, яка за допомогою контакторів або пускателів здійснює переключення навантаження з одного джерела електропостачання на інше. Пускателі є виконавчим механізмом, за допомогою якого безпосередньо здійснюється переключення навантаження з основного джерела живлення на аварійне.

Іншим основоположним елементом в схемах АВР є реле контролю фаз, яке фіксує параметри електричного струму в мережі.

Крім того, схеми АВР можуть включати контролери, за допомогою яких здійснюється контроль параметрів під час запуску генератора, і проміжні реле, що забезпечують різні додаткові функції.

Схеми АВР, зазвичай, реалізують на щитах, для великих об'єктів іноді використовують шафи. Існують готові рішення, але для виконання конкретних задач у заданих умовах і забезпечення найбільш повного функціоналу часто виготовляють збірку АВР на основі комплектуючих, що задовольняють конкретним технічним умовам. Перед підключенням обов'язково проводять випробування пристроїв АВР з підключенням основної ланцюга через ЛАТР.

Варто врахувати той факт, що одночасне живлення від двох різних джерел має такі недоліки:

• Високі втрати електричної енергії в живильному трансформаторі.
• Струми «КЗ» при такому підключенні набагато більші, ніж у випадку роздільної схеми живлення.
• Ускладнюється захист обладнання.
• Виникають труднощі з вибором певного режиму роботи.
• Відсутня можливість паралельного живлення. Це пов'язано з наявною релейною захистом і властивостями обладнання.

Саме з цих причин і виникла необхідність роздільного живлення та миттєвого відновлення електрики для споживачів. З цим завданням чудово справляється АВР. За допомогою автоматичного вводу резерву підключення живлення відбувається миттєво, за 0,3 – 0,8 секунди.

Ключові характеристики

Технічні дані

• Час спрацьовування: 100
• Кількість модулів: 12
• Кількість полюсів: 4
• Комутаційна зносостійкість: 100000
• Матеріал корпусу: Пластик
• Механічна зносостійкість: 10000
• Мінімальна робоча температура: -25
• Нейтраль: Ні
• Номінальний струм: 80
• Ступінь захисту: IP 20
• Тип УЗО: Вимикач
• Тип монтажу: На плату
• Тип спрацьовування УЗО: Електромеханічний
• Умови використання: АС
• Частота струму: 50
