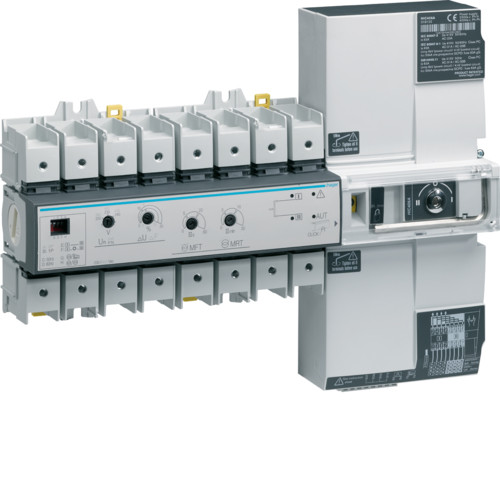

Перемикач АВР модульний з моторизованим приводом I-0-II, Т-Г, 4п 125А, Hager

Широко використовується в енергетиці, слугує для забезпечення безперебійного електропостачання споживачів. В енергетиці: автоматичний ввід резерву (АВР) — автоматичний пристрій, що здійснює автоматичний ввід резервних джерел живлення або включення вимикача, на якому здійснюється розподіл мережі.

Перед тим як підключити до споживачів резервне джерело електропостачання, необхідно відключити їх від загальної енергомережі. Зробити це можна вручну за допомогою рубильника, але цей варіант пов'язаний зі збоєм в роботі енергоспоживачів. Безперервне постачання електроенергії в даному випадку можливо забезпечити лише за допомогою автоматики, для чого, власне, і потрібен автоматичний ввід резерву - АВР.

Визначаючи АВР, можна сказати, що це така система, яка за допомогою контакторів або пускателів здійснює переведення навантаження з одного джерела електропостачання на інше. Пускателі є виконавчим механізмом, за допомогою якого безпосередньо здійснюється переведення навантаження з основного джерела живлення на аварійне.

Іншим основоположним елементом в схемах АВР є реле контролю фаз, яке фіксує параметри електричного струму в мережі.

Крім того, схеми АВР можуть включати контролери, за допомогою яких здійснюється контроль параметрів під час запуску генератора, та проміжні реле, які забезпечують різні додаткові функції.

Схеми АВР, як правило, реалізують на щитах, для великих об'єктів іноді використовують шафи. Існують готові рішення, але для виконання конкретних завдань у заданих умовах і забезпечення найповнішого функціоналу часто виробляють збірку АВР на основі комплектуючих, що відповідають конкретним технічним умовам. Перед підключенням обов’язково проводять випробування пристроїв АВР з підключенням основної ланцюга через ЛАТР.

Слід врахувати той факт, що одночасне живлення від двох різних джерел має такі недоліки:

• Високі втрати електричної енергії в живлячому трансформаторі.
• Струми «КЗ» при даному підключенні набагато більші, ніж у випадку роздільної схеми живлення.
• Ускладнюється захист обладнання.
• Виникають складнощі з вибором певного режиму роботи.
• Відсутня можливість здійснення паралельного живлення. Це пов'язано з існуючою релейною захистом і властивостями обладнання.

Саме з цих причин виникла така необхідність, як роздільне живлення і миттєве відновлення електрики для споживачів. З цим завданням відмінно справляється АВР. За допомогою автоматичного вводу резерву підключення живлення відбувається миттєво, за 0,3 – 0,8 секунди.

Ключові характеристики

• Степінь захисту: IP 20
• Висота: 245 мм
• Дисплей: Ні
• Довжина: 340 мм
• Індикація: Світлова
• Напруга живильної мережі: 380 В
• Споживана потужність: 415 Вт
• Споживаний струм: 125 А
• Застосування системи: Для банківського обладнання, Для генераторів, Для ліній технологічного процесу, Для ліфтового обладнання, Для об’єктів зв’язку, Для освітлення, Для сигналізації, Для транспорту
• Режим роботи: Аварійний
• Тип живлення: Мережа
• Тип управління: Локальне
• Частота: 50 Гц
• Ширина: 73.5 мм
