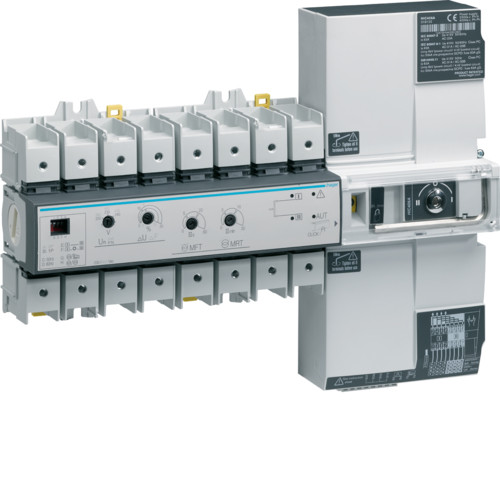

Вимикач АВР модульний з мотоприводом I-0-II, Т-Г, 4п 160А, Hager

Широко застосовується в енергетиці, слугує для забезпечення безперебійного електропостачання споживачів. В енергетиці: автоматичний ввід резерву (АВР) — автоматичний пристрій, який здійснює автоматичний ввід резервних джерел живлення або ввімкнення вимикача, на якому здійснюється поділ мережі.

Перед підключенням до споживачів резервного джерела електропостачання, потрібно відключити їх від загальної енергомережі. Зробити це можна вручну за допомогою рубильника, але цей варіант пов'язаний зі збоєм в роботі енергоспоживачів. Безперервну подачу електроенергії в даному випадку можна забезпечити лише за допомогою автоматики, ось для чого, власне, потрібен автоматичний ввід резерву - АВР.

Даючи визначення АВР, можна сказати, що це така система, яка за допомогою контакторів або пускачів здійснює переведення навантаження з одного джерела електропостачання на інше. Пускачі є виконуючим механізмом, за допомогою якого безпосередньо здійснюється переведення навантаження з основного джерела живлення на аварійне.

Іншим основоположним елементом в схемах АВР є реле контролю фаз, яке фіксує параметри електричного струму в мережі.

Крім того, схеми АВР можуть включати контролери, за допомогою яких здійснюється контроль параметрів при запуску генератора, та проміжні реле, які забезпечують різні додаткові функції.

Схеми АВР, як правило, реалізуються на щитах, для великих об'єктів іноді використовують шафи. Існують готові рішення, але для виконання конкретних задач в заданих умовах та забезпечення найбільш повного функціоналу часто виготовляють складання АВР на основі комплектуючих, що відповідають конкретним технічним умовам. Перед підключенням обов'язково проводять випробування пристроїв АВР з підключенням основної ланки через ЛАТР.

Слід врахувати той факт, що одночасне живлення від двох різних джерел має наступні недоліки:

• Високі втрати електричної енергії в живильному трансформаторі.
• Струми «КЗ» при такому підключенні набагато більші, ніж у випадку роздільної схеми живлення.
• Ускладнюється захист обладнання.
• Виникають труднощі з вибором певного режиму роботи.
• Відсутня можливість здійснення паралельного живлення. Це пов'язано з наявною релейною захистом та властивостями обладнання.

Саме з цих причин виникла така необхідність, як роздільне живлення і миттєве відновлення електрики для споживачів. З даною задачею відмінно справляється АВР. Завдяки автоматичному вводу резерву підключення живлення здійснюється миттєво, протягом 0,3 – 0,8 секунди.

Ключові характеристики

• Час спрацьовування: 100 мс
• Кількість модулів: 12
• Кількість полюсів: 4
• Комутаційна зносостійкість: 100000 циклів
• Матеріал корпусу: Пластик
• Механічна зносостійкість: 10000 циклів
• Мінімальна робоча температура: -25°C
• Нейтраль: Ні
• Номінальний струм: 160А
• Ступінь захисту: IP 20
• Тип УЗО: Вимикач
• Тип монтажу: На плату
• Тип спрацьовування УЗО: Електромеханічний
• Умови використання: АС
• Частота струму: 50 Гц
