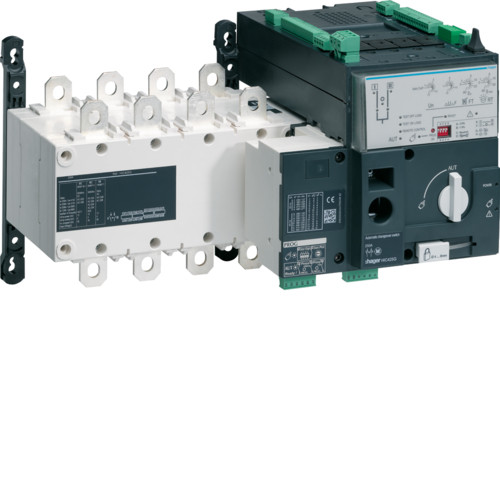

Вимикач АВР корпусний з моторизованим приводом, контролер, I-0-II, 4п 250А, Hager

Широко застосовується в енергетиці, слугує для забезпечення безперебійного електропостачання споживачів. В енергетиці: автоматичний ввід резерву (АВР) — автоматичний пристрій, що здійснює автоматичний ввід резервних джерел живлення або ввід вимикача, на якому здійснюється розподіл мережі.

Перед підключенням до споживачів резервного джерела електропостачання, потрібно відключити їх від загальної енергомережі. Зробити це можна вручну за допомогою рубильника, але цей варіант супроводжується збоєм у роботі енергоспоживачів. Безперервну подачу електроживлення в даному випадку можна забезпечити тільки за допомогою автоматики, ось для чого, власне, потрібен автоматичний ввід резерву - АВР.

Даючи визначення АВР, можна сказати, що це така система, яка за допомогою контакторів або пускачів забезпечує переведення навантаження з одного джерела електропостачання на інше. Пускачі являють собою виконавчий механізм, за допомогою якого безпосередньо здійснюється переведення навантаження з основного джерела живлення на аварійне.

Іншим основоположним елементом у схемах АВР є реле контролю фаз, яке фіксує параметри електричного струму в мережі.

Крім того, схеми АВР можуть включати контролери, за допомогою яких здійснюється контроль параметрів під час запуску генератора, та проміжні реле, що забезпечують різні додаткові функції.

Схеми АВР, як правило, реалізують на щитах, для великих об'єктів іноді використовують шафи. Існують готові рішення, але для виконання конкретних завдань у заданих умовах та забезпечення найбільш повного функціоналу часто здійснюють складання АВР на основі комплектуючих, що задовольняють конкретним технічним умовам. Перед підключенням обов'язково проводять випробування пристроїв АВР з підключенням основної ланцюга через ЛАТР.

Слід врахувати той факт, що одночасне живлення від двох різних джерел має наступні недоліки:

• Високі втрати електричної енергії в живильному трансформаторі.
• Токи «КЗ» при даному підключенні набагато більші, ніж у випадку роздільної схеми живлення.
• Ускладнюється захист устаткування.
• Виникають труднощі з вибором певного режиму роботи.
• Відсутня можливість здійснення паралельного живлення. Це пов'язано з наявною релейною захистом і властивостями обладнання.

Саме з цих причин виникла така необхідність, як роздільне живлення і миттєве відновлення електрики для споживачів. З цією задачею блискуче справляється АВР. За допомогою автоматичного вводу резерву підключення живлення відбувається миттєво, за 0,3 – 0,8 секунди.

Ключові характеристики

Технічні дані

• Індикатор: Світловий
• Напруга живильної мережі: 380 В
• Споживаний струм: 250 А
• Застосування системи: Для банківського обладнання, Для генераторів, Для ліній технологічного процесу, Для ліфтового обладнання, Для об'єктів зв'язку, Для освітлення, Для сигналізації, Для транспорту
• Режим роботи: Аварійний
• Тип живлення: Мережа
• Частота: 50 Гц
