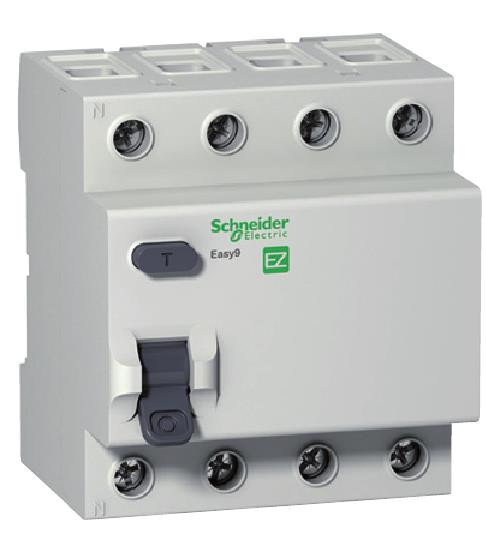

УЗО EZ9 4P, 30 мА, 25А, тип АС

Диференціальний вимикач навантаження (УЗО) EZ9 4P, 0,03А, 25А, Schneider Electric призначений для захисту людей від ураження електричним струмом при прямому дотику (30мА), при непрямому дотику (110мА або 300мА), а також для захисту електроустановок, електропроводки від загоряння (300мА).

Принцип дії УЗО:

Диференціальний вимикач навантаження (УЗО) вимірює різницю сили струму між провідником під напругою та нульовим провідником і фактично виявляє струм, що протікає не за передбаченою схемою нейтралі, в тому числі й через тіло людини. Якщо цей струм досягає зазначеного на УЗО порогу, то пристрій відключає навантаження через кілька мілісекунд і запобігає ураженню електричним струмом.

Переваги УЗО Schneider Electric Easy9:

• Аварійне відключення відбувається тільки у випадку появи струму витоку.
• Одне УЗО, встановлене перед групою автоматичних вимикачів, захищає кілька ланцюгів.
• Пристрій виконує захисну функцію як за відсутності, так і за наявності заземлення.

Функціональні особливості УЗО Schneider Electric Easy9:

- Для підтвердження правильної роботи УЗО необхідно раз на місяць тестувати. Справне пристрій вимкнеться і відключить напругу.

- Кріплення пристрою здійснюється защіпками на DIN-рейці завширшки 35 мм.

- Можливість будь-якого установчого положення.

Ключові характеристики

Технічні дані

• Час спрацьовування: 100 мс
• Кількість модулів: 4
• Кількість полюсів: 4
• Комутаційна зносостійкість: 10000
• Матеріал корпусу: Пластик
• Механічна зносостійкість: 10000
• Мінімальна робоча температура: -25 °C
• Нейтраль: Так
• Номінальна відключаюча здатність (Icn): 4500 A
• Номінальна робоча напруга по змінному струму: 690 V
• Номінальний відключаючий диференціальний струм: 30 мА
• Номінальний струм: 25 A
• Тип УЗО: Реле
• Тип монтажу: На DIN рейку
• Тип спрацьовування УЗО: Електромеханічний
• Умови використання: АС
• Частота струму: 50 Hz
