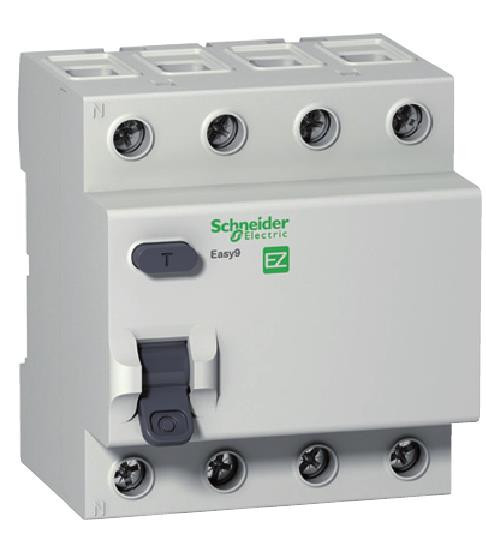

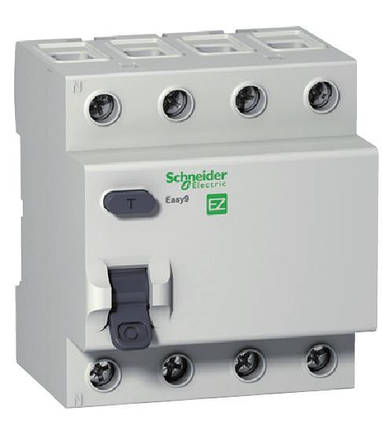

УЗО EZ9 4Р, 30 мА, 40А, тип АС

Диференціальний вимикач навантаження (УЗО) EZ9 4Р, 0,03А, 40А, Schneider Electric призначений для захисту людей від ураження електричним струмом при прямому дотику (30мА), при непрямому дотику (110мА або 300мА), а також для захисту електроустановок, електропроводки від загоряння (300мА).

Ключові характеристики

Технічні дані

• Час спрацьовування: 100 мс
• Кількість модулів: 4
• Кількість полюсів: 4
• Комутаційна зносостійкість: 10000 циклів
• Матеріал корпуса: Пластик
• Механічна зносостійкість: 10000 циклів
• Мінімальна робоча температура: -25°С
• Нейтраль: Так
• Номінальна відключаюча здатність (Icn): 4500 А
• Номінальна робоча напруга по змінному струму: 690 В
• Номінальний відключаючий диференційний струм: 30 мА
• Номінальний струм: 40 А
• Тип УЗО: Реле
• Тип монтажу: На DIN рейку
• Тип спрацьовування УЗО: Електромеханічний
• Умови використання: АС
• Частота струму: 50 Гц

Принцип дії УЗО:

Диференціальний вимикач навантаження (УЗО) вимірює різницю сили струму між провідником під напругою та нульовим провідником і фактично виявляє струм, що протікає не за передбаченою схемою нейтралі, включаючи струм, що проходить через тіло людини. Якщо цей струм досягає вказаного на УЗО порогу, то пристрій відключає навантаження через кілька мілісекунд і запобігає ураженню електричним струмом.

Переваги УЗО Schneider Electric Easy9:

• Аварійне відключення відбувається лише у випадку появи струму витоку.
• Одне УЗО, встановлене перед групою автоматичних вимикачів, захищає кілька ланцюгів.
• Пристрій виконує захисну функцію як при відсутності, так і при наявності заземлення.

Функціональні особливості УЗО Schneider Electric Easy9:

- Для підтвердження правильної роботи УЗО необхідно раз на місяць тестувати. Справний пристрій вимкнеться і відключить напругу.

- Кріплення пристрою здійснюється за допомогою защіпки на DIN-рейці шириною 35 мм.

- Можливість будь-якого установочного положення.
