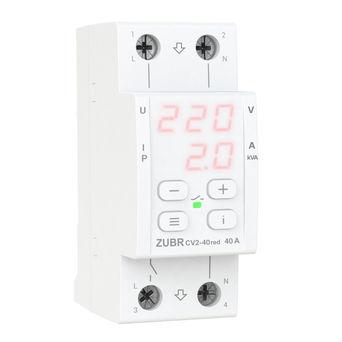

Реле напруги з контролем струму ZUBR CV2-40 red

Реле напруги з контролем струму в компактному корпусі

ZUBR CV2 red захищає обладнання від високої та низької напруги, обриву нуля, а також обмежує споживання струму або потужності. При відхиленнях напруги ZUBR відключить навантаження, а при перевищенні струму або потужності навантаження вимкнеться через заданий час затримки.

ZUBR CV2 red об'єднав у собі переваги трьох пристроїв: компактність і максимум функцій від ZUBR D2, контроль за струмом і потужністю від ZUBR MF, поглиблені налаштування меж струму від ZUBR I. При цьому вартість ZUBR CV2 red є привабливішою, ніж ZUBR MF.

Короткий відеогляд

Висока точність вимірювання напруги і струму завдяки алгоритму TrueRMS

TrueRMS зменшує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди. Завдяки цьому алгоритму реле вимкне навантаження до того, як стрибок напруги негативно вплине на підключені пристрої.

Професійна модель часу вимкнення навантаження

Професійна модель корисна для мережі змінного струму низької якості або мережі, перевантаженої потужним обладнанням, де часті просадки напруги призводять до частих спрацьовувань реле.

Активуйте модель Pro, щоб не відключати обладнання при безпечних за величиною і тривалістю відхиленнях напруги (див. таблицю нижче). Модель Pro розроблена відповідно до рекомендацій щодо забезпечення стабільності роботи комп'ютерів і іншого обладнання до перешкод і перебоїв у мережі електропостачання ITIC (CBEMA).

Швидкість вимкнення навантаження за замовчуванням, і в разі застосування Професійної моделі вимкнення

Журнал аварійних спрацьовувань на 100 значень

Журнал здатен зберігати в енергонезалежній пам'яті 100 останніх аварійних спрацьовувань (наприклад, напруга, струм або потужність при відключенні реле або спрацювання захисту від перегріву).

Затримка ввімкнення

ZUBR CV2 red дозволяє налаштувати час затримки на ввімкнення навантаження після аварії, а також час затримки вимкнення навантаження при перевищенні допустимих значень струму або потужності.

Від заводу в реле встановлена мінімальна затримка на ввімкнення навантаження 3 сек. В залежності від типу підключеного обладнання ви можете встановити її в діапазоні від 3 до 600 сек. Для чутливого до частих відключень напруги обладнання, наприклад, холодильників і кондиціонерів, рекомендується встановлювати затримку ввімкнення 2-3 хв.

Згідно заводським налаштуванням, затримка відраховується з моменту стабілізації напруги. Також в налаштуваннях є можливість вибрати ще один тип затримки, коли відлік починається з моменту відключення реле.

Для швидкого відновлення напруги у всьому домі після аварійного спрацьовування встановіть ZUBR R116y для холодильного обладнання, вимогливого до тривалості затримки на ввімкнення. А в CV2 red залиште затримку від заводу 3 сек.

Поглиблені налаштування для продовження терміну служби вашої техніки:

Перш ніж застосовувати поглиблені налаштування, настійно рекомендуємо переконатися, що верхні або нижні межі напруги виставлені відповідно до якості саме вашої мережі, і захищуване обладнання терпимо до них.

Гістерезис призначений для оптимізації кількості спрацьовувань, коли напруга в мережі близька до встановлених меж і нестабільна. Якщо можливості розширити межі діапазону напруги вже немає, додайте гістерезис у діапазоні від 0 до 5 В. Перед тим як подати навантаження на підключене обладнання, переконайтеся, що напруга відсунулася від меж на величину гістерезиса і тільки після цього подайте навантаження на нього.

Щоб виключити згубний вплив частих короткочасних спрацьовувань на захищувану техніку задійте функцію «Максимальна кількість спрацьовувань підряд». Вона необхідна для захисту чутливого до частих спрацьовувань обладнання, наприклад, холодильника чи кондиціонера.
При спрацьовуванні захисту встановлене число раз підряд, наприклад 5, реле вимкне захищувану техніку і заблокується, при цьому на екрані з'явиться повідомлення «rEP». Блокування дозволяє привернути увагу користувача до проблеми в мережі або необхідності внести зміни в налаштування реле.
Розблокуйте реле натисканням будь-якої кнопки і перевірте причину спрацьовування в Журналі аварій. При необхідності змініть налаштування захисту, якщо це не суперечить можливостям підключеного навантаження.

Якщо користувач з якої-небудь причини не звернув увагу на блокування пристрою, то по закінченню години реле самостійно розблокується, щоб забезпечити тимчасову роботу захищуваного обладнання. Зверніть увагу, що в такій ситуації важливо усунути причину частих спрацьовувань реле.

Потрібно тим, чия мережа перевантажена потужним обладнанням або її якість недостатнє, і це призводить до частих просадок напруги і, як наслідок, частих спрацьовувань реле. В такій ситуації безпосередньо вплинути на обставини неможливо, але можна зменшити кількість відключень реле, підібравши час, який реле буде чекати перед вимкненням навантаження.

Для правильної настройки часу вимкнення необхідно керуватися даними до захищуваного обладнання.

Налаштований таким чином час буде діяти тільки при зниженні напруги від 154 до 176 В (коли професійна модель вмикнена) або від 120 до 210 В (коли професійна модель вимкнена). В інших ситуаціях час вимкнення фіксоване (дивіться таблицю вище).

Підвищена безпека завдяки термозахисту

Термодатчик всередині корпусу забезпечує безпеку і вимикає навантаження у випадку, якщо температура всередині корпусу перевищить 80 °С, екран при цьому загорається надписом «oht». Після зниження температури нижче 60 °С, пристрій включить навантаження і відновить роботу.

Якщо захист спрацює більш ніж 5 разів за добу, реле заблокується і надпис «oht» буде відображатися постійно. Усуньте проблему перегріву та чекайте, поки температура всередині реле опуститься нижче 60 °С — реле підкаже про це появою на екрані точки в кінці «oht». Потім для розблокування натисніть будь-яку кнопку реле.

Для перегляду температури всередині корпусу під час перегріву натисніть кнопку «i». Якщо перегріву немає, то для перегляду температури утримуйте «i» 21 сек.

Зручність в управлінні

Налаштування роботи пристрою здійснюється за допомогою всього лише трьох кнопок. Четверта кнопка «i» призначена для перегляду журналу аварійних спрацьовувань, розшифровки абревіатур пунктів меню, а також всіх вимірюваних параметрів. Цифровий екран постійно відображає значення напруги і струму або потужності, а також виводить системну інформацію. Доступна можливість налаштування яскравості екрану в режимі очікування.

Проста установка

У ZUBR CV2 red зручне стандартизоване підключення вхід–вихід. Є можливість підключення без використання нульової клеми. Реле ZUBR CV2 red дуже компактне, займає 2 стандартних модуля у розподільчій щиті, оснащеному стандартною DIN-рейкою шириною 36 мм. Якщо в приміщенні підвищена вологість або існує ймовірність потрапляння води на пристрій, тоді щиток повинен відповідати класу захисту IP55 (згідно з ГОСТ 14254).

Ключові характеристики

• TrueRMS: Так
• Верхній поріг напруги: 220–280 В
• Час затримки ввімкнення навантаження: 3–600 с
• Час затримки вимкнення навантаження: 0–240 с
• Час вимкнення навантаження при перевищенні напруги: не більше 0,04 с
• Час вимкнення навантаження при зниженні напруги: 0,1-10,0 с (>120 В), не більше 0,04 с (<120 В)
• Габаритні розміри (Ш х В х Г): 36 х 85 х 66 мм
