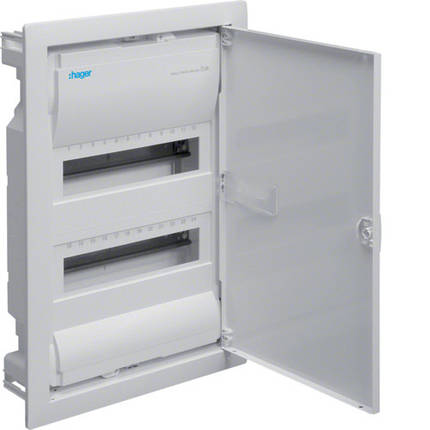

Розподільний електричний щит Volta на 24(28) модулів, Hager

Розподільний щит Volta може вмістити 24 (28) модулів. Це обладнання вбудованого типу. Виконаний щиток з міцного та безпечного пластику, а дверцята – з металу. Щиток відповідає встановленому стандарту EN 60439-3. Виріб вбудовується в стіну на мінімальну стандартну глибину – до 90 мм. Якщо стіна тонка, то глибина скорочується до 72 мм. Це можливо за рахунок проміжної рамки. Металева дверцята може встановлюватися на різні сторони (праве або ліве відкривання), а при необхідності щиток можна опломбувати. При замовленні важливо врахувати, що в комплекті щитка немає клемників і тримачів. Їх можна включити в цей же замовлення.

Ключові характеристики

• Конструкція: Збірно-розбірна
• Максимальний струм: 80 А
• Номінальний струм: 63 А
• Застосування: В приміщенні
• Розташування: Вертикальне
• Розрахункове кількість модулів: 28
• Ступінь захисту: IP 30
• Тип монтажу: Вмонтований
• Тип обладнання: Щит
• Тип щита: Розподільний
• DIN-рейка: Оцинкована сталь
• Внутрішня висота корпусу: 373 мм
• Кабельні вводи:
  • Збоку: Верхня і нижня порожнини зліва і справа з заглибленням 25 мм
  • Зверху/знизу: Знімна панель з виїмками для вводу кабелів
  • Ззаду: Верхня порожнина 2 x 3 x 25 мм, нижня порожнина 4 x 25 мм
• Клас захисту: II (з захисною ізоляцією)
• Кількість модулів: 24+4
• Матеріал стінної коробки/кришки: Пластик, вогнестійкість відповідно до VDE 0603T.1 Випробування розжареною дротом: 960°С/30 сек
• Номінальна напруга: 400 В/50 Гц
• Розмір монтажної плити: 330 x 265 x 2,5 мм
• Розмір зовнішньої рамки: зовнішня: 505,5 x 348 мм, внутрішня: 445,5 x 288 мм
• Розмір ніші в гіпсокартоні: В/Ш/Г, мм 470 x 314 x 87
• Розмір ніші в твердотілій стіні: В/Ш/Г, мм 490 x 335 x 90
• Типорозмір: 2-рядний
