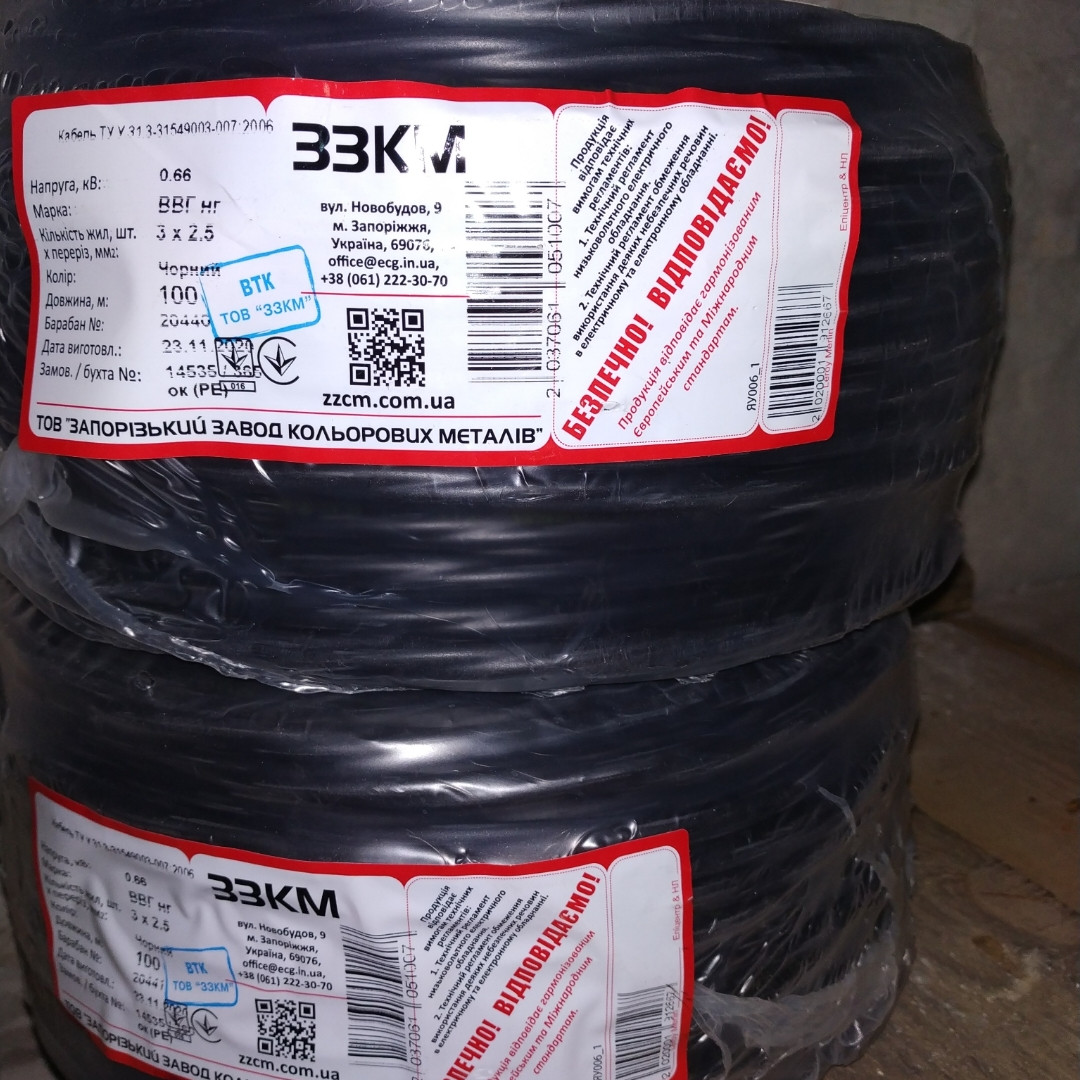

Кабель ВВГнг 3х2,5 ЗЗЦМ

Кабель призначений для передачі та розподілу електричної енергії в стаціонарних установках на змінну напругу 0,66 та 1 кВ частотою 50 Гц.

Кабель призначений для укладання в сухих і вологих виробничих приміщеннях, на естакадах, в блоках, а також для укладання на відкритому повітрі, в умовах, що вимагають непоширення горіння. Кабелі марки ВВГзнг-LS, ВВГзнгд, ВВГзнг використовуються в умовах, де вимагається ущільнення кабелів при вводі в електрообладнання.
Кабелі марки ВВГнг, ВВГзнг не поширюють горіння при пучковому укладанні за категорією А.

Кабелі марки ВВГнг-LS, ВВГнгд, ВВГзнг-LS, ВВГзнгд, не поширюють горіння при пучковому укладанні за категорією А, мають помірне димовиділення і низьку токсичність газів.

Конструкція кабеля:

1. Провідникова жила круглої форми, одножильна або багатожильна, мідна, 1 або 2 класу.
2. Ізоляція — ПВХ пластикат з цифровою маркуванням (або з відмітною кольорою), в кабелях з індексом «нг-LS» та «нгд» композиція з пониженою пожежонебезпекою. Ізольовані жили скручені.
3. Оболонка – ПВХ пластикат, в кабелях з індексом «нг» пластикат, що не поширює горіння, в кабелях з індексом «нг-LS» та «нгд» — композиція підвищеної пожежонебезпеки.
   В кабелях марки ВВГзнг-LS, ВВГзнгд, ВВГзнг оболонка накладена з заповненням міжжилкового простору.

Технічні та експлуатаційні характеристики:

Температура експлуатації кабеля: від -50°C до +50°C

Відносна вологість повітря: до 98% при + 35°C

Мінімальний радіус вигину при укладанні:

• 10 діаметрів кабеля для одножильних кабелів
• 7,5 діаметрів кабеля для багатожильних кабелів

Допустима температура нагріву жил кабелів при експлуатації: +70°C

Будівельна довжина кабелів не менше з перетином основних жил:

• 10-16 мм² — 450 м
• 25-70 мм² — 300 м
• 95-185 мм² — 200 м
• 240-800 мм² — 100 м

Термін служби: 25 років

Гарантійний термін експлуатації: 5 років

Додаткові характеристики:

• Гарантійний термін: 60 місяців
• Кількість жил: 3
• Конструкція кабеля: Жорстка
• Максимальна робоча температура: 50°C
• Маса: 0.1405 кг
• Матеріал ізоляції: Вініл
• Матеріал оболонки: Вініл
• Мінімальна робоча температура: -50°C
• Мінімальний радіус вигину: 69.75 мм
• Наявність ізоляції: Так
• Зовнішній діаметр: 9.3 мм
• Перетин жили: 2.5 мм²
• Термін служби: 25 років
• Тип зовнішньої оболонки: Вогнестійка
• Тип проводу: Силовий
• Упаковка: Котушка
• Форма перетину: Кругла
• Колір ізоляції: Чорний
