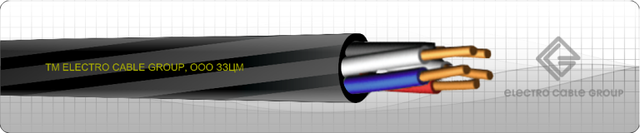

Кабель ВВГнгд 3х10 ЗЗЦМ

Кабель призначений для передачі та розподілу електричної енергії в стаціонарних установках на змінну напругу 0,66 і 1 кВ частотою 50 Гц.

Кабель призначений для прокладання в сухих і вологих виробничих приміщеннях, на естакадах, в блоках, а також для прокладання на відкритому повітрі, в умовах, що вимагають непоширення горіння. Кабелі марки ВВГзнг-LS, ВВГзнгд, ВВГзнг застосовуються в умовах, де потрібно ущільнення кабелів при введенні в електрообладнання.
Кабелі марки ВВГнг, ВВГзнг не розповсюджують горіння при пучковій прокладці за категорією А.

Кабелі марки ВВГнг-LS, ВВГнгд, ВВГзнг-LS, ВВГзнгд, не розповсюджують горіння при пучковій прокладці за категорією А, мають помірне димовиділення та малу токсичність газів.

Конструкція кабелю:

1. Струмопровідна жила круглої форми, однопровідна або багатопровідна, мідна, 1 або 2 класу.
2. Ізоляція — ПВХ пластикат з цифровою маркуванням (або з відмінною розміткою), в кабелях з індексом «нг-LS» та «нгд» композиція з пониженим пожежним ризиком. Ізольовані жили скручені.
3. Оболонка – ПВХ пластикат, у кабелях з індексом «нг» пластикат, що не розповсюджує горіння, в кабелях з індексом «нг-LS» та «нгд» — композиція підвищеного пожежного ризику.
   У кабелях марки ВВГзнг-LS, ВВГзнгд, ВВГзнг оболонка накладена з заповненням міжжильного простору.

Технічні та експлуатаційні характеристики:

Температура експлуатації кабелю: від -50°С до +50°С

Відносна вологість повітря: до 98% при + 35°С

Мінімальний радіус вигину при прокладці:

• 10 діаметрів кабелю для одножильних кабелів
• 7,5 діаметрів кабелю для багатожильних кабелів

Допустима температура нагріву жил кабелів при експлуатації: +70°С

Будівельна довжина кабелів не менше з перетином основних жил:

• 10-16 мм² — 450 м,
• 25-70 мм² — 300 м,
• 95-185 мм² — 200 м.
• 240-800 мм² — 100 м.

Термін служби: 25 років

Гарантійний термін експлуатації: 5 років

Додаткові характеристики

• Довжина в упаковці: 300 м
• Кількість жил: 3
• Конструкція кабелю: Жорстка
• Максимальна робоча температура: 50°С
• Маса: 0.4 кг
• Матеріал ізоляції: Вінілу
• Матеріал оболонки: Вінілу
• Мінімальний радіус вигину: 107.25 мм
• Наявність ізоляції: Так
• Зовнішній діаметр: 14.3 мм
• Перетин жили: 10 мм²
• Скрутка жил: Так
• Термоізоляція: Полівінілхлорид
• Тип зовнішньої оболонки: Вогнетривка
• Тип проводка: Силовий
• Упаковка: Катушка
• Форма перетину: Кругла
• Гарантійний термін: 60 місяців
• Мінімальна робоча температура: -50°С
