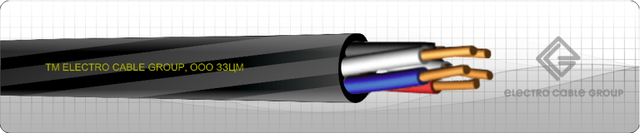

Кабель ВВГнгд 4х16 ЗЗЦП

Кабель призначений для передачі та розподілу електричної енергії в стаціонарних установках на змінну напругу 0,66 і 1 кВ частотою 50 Гц.

Кабель призначений для прокладання в сухих і вологих виробничих приміщеннях, на естакадах, в блоках, а також для прокладання на відкритому повітрі, в умовах, що вимагають непоширення горіння. Кабелі марки ВВГзнг-LS, ВВГзнгд, ВВГзнг застосовуються в умовах, де потрібно ущільнення кабелів при введенні в електрообладнання.
Кабелі марки ВВГнг, ВВГзнг не поширюють горіння при пучковій прокладці за категорією А.

Кабелі марки ВВГнг-LS, ВВГнгд, ВВГзнг-LS, ВВГзнгд, не поширюють горіння при пучковій прокладці за категорією А, мають помірне димовиділення та малу токсичність газів.

Конструкція кабелю:

1. Токопровідна жила круглої форми, однопровідна або багатопровідна, мідна, 1 або 2 класу.
2. Ізоляція — ПВХ пластикат з цифровою маркуванням (або з відмінною забарвленням), в кабелях з індексом «нг-LS» і «нгд» композиція зниженої пожежонебезпечності. Ізольовані жили скручені.
3. Оболонка – ПВХ пластикат, в кабелях з індексом «нг» пластикат, що не поширює горіння, в кабелях з індексом «нг-LS» і «нгд» — композиція підвищеної пожежонебезпечності.
   В кабелях марки ВВГзнг-LS, ВВГзнгд, ВВГзнг оболонка накладена з заповненням міжжилкового простору.

Технічні та експлуатаційні характеристики:

• Температура експлуатації кабелю: від -50°С до +50°С
• Відносна вологість повітря: до 98% при + 35°С
• Мінімальний радіус изгину при прокладці:
  • 10 діаметрів кабелю для одножильних кабелів
  • 7,5 діаметрів кабелю для многожильних кабелів
• Дозволена тривала температура нагріву жил кабелів під час експлуатації: +70°С
• Будівельна довжина кабелів не менше з перетином основних жил:
  • 10-16 мм² — 450 м
  • 25-70 мм² — 300 м
  • 95-185 мм² — 200 м
  • 240-800 мм² — 100 м
• Термін служби: 25 років
• Гарантійний термін експлуатації: 5 років

Характеристики продукту

• Довжина в упаковці: 450 м
• Кількість жил: 4
• Максимальна робоча температура: +50°C
• Маса: 0.817 кг
• Матеріал ізоляції: Вініл
• Матеріал оболонки: Вініл
• Наявність ізоляції: Так
• Зовнішній діаметр: 19.8 мм
• Перетин жили: 16 мм²
• Скрутка жил: Так
• Термоізоляція: Полівінілхлорид
• Тип зовнішньої оболонки: Вогнестійка
• Тип проводу: Силовий
• Упаковка: Котушка
• Форма перетину: Кругла
• Колір ізоляції: Чорний
• Гарантійний термін: 60 місяців
• Мінімальна робоча температура: -50°C
• Термін служби: 25 років
