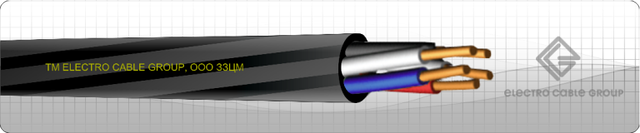

Кабель ВВГнгд 5х10 ЗЗЦМ

Кабель призначений для передачі та розподілу електричної енергії в стаціонарних установках на змінну напругу 0,66 та 1 кВ частотою 50 Гц.

Кабель призначений для прокладки в сухих і вологих виробничих приміщеннях, на естакадах, в блоках, а також для прокладки на відкритому повітрі, в умовах, що вимагають нераспространення горіння. Кабелі марки ВВГзнг-LS, ВВГзнгд, ВВГзнг застосовуються в умовах, де потрібно ущільнення кабелів при вводі в електрообладнання.
Кабелі марки ВВГнг, ВВГзнг не розповсюджують горіння при пучковій прокладці за категорією А.

Кабелі марки ВВГнг-LS, ВВГнгд, ВВГзнг-LS, ВВГзнгд, не розповсюджують горіння при пучковій прокладці за категорією А, мають помірне димовиділення та малу токсичність газів.

Конструкція кабелю:

1. Токопровідна жила круглої форми, однопровідна або багатопровідна, мідна, 1 або 2 класу.
2. Ізоляція — ПВХ пластикат з цифровою маркуванням (або з відмітною забарвленням), у кабелях з індексом «нг-LS» та «нгд» композиція зниженої пожежонебезпеки. Ізольовані жили скручені.
3. Оболонка – ПВХ пластикат, в кабелях з індексом «нг» пластикат, що не розповсюджує горіння, в кабелях з індексом «нг-LS» та «нгд» — композиція підвищеної пожежонебезпеки.
   В кабелях марки ВВГзнг-LS, ВВГзнгд, ВВГзнг оболонка накладена з заповненням міжжильного простору.

Технічні та експлуатаційні характеристики:

Температура експлуатації кабелю: від -50°С до +50°С

Відносна вологість повітря: до 98% при + 35°С

Мінімальний радіус вигину при прокладці:

10 діаметрів кабелю для одножильних кабелів
7,5 діаметрів кабелю для багатожильних кабелів

Тривало допустима температура нагріву жил кабелів при експлуатації: +70°С

Будівельна довжина кабелів не менше з перерізом основних жил:

• 10-16 мм² — 450 м,
• 25-70 мм² — 300 м,
• 95-185 мм² — 200 м.
• 240-800 мм² — 100 м.

Термін служби: 25 років

Гарантійний термін експлуатації: 5 років

Ключові характеристики

• Довжина в упаковці: 450 м
• Кількість жил: 5
• Конструкція кабелю: Жорстка
• Максимальна робоча температура: 50°С
• Маса: 0.624 кг
• Матеріал ізоляції: Вініл
• Матеріал оболонки: Вініл
• Мінімальний радіус вигину: 129 мм
• Наявність ізоляції: Так
• Зовнішній діаметр: 17.2 мм
• Переріз жили: 10 мм²
• Скрутка жил: Так
• Термоізоляція: Полівінілхлорид
• Тип зовнішньої оболонки: Вогнестійка
• Тип проводу: Силовий
• Упаковка: Катушка
• Форма перерізу: Кругла
• Колір ізоляції: Чорний
• Гарантійний термін (1): 60 мес
• Мінімальна робоча температура (1): -50°С
• Срок служби: 25 років
