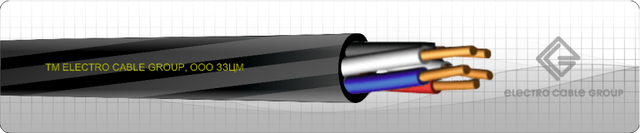

Кабель ВВГнгд 5х4 ЗЗЦМ

Кабель призначений для передачі та розподілу електричної енергії в стаціонарних установках на змінну напругу 0,66 і 1 кВ частотою 50 Гц.

Загальні характеристики

Кабель призначений для прокладання в сухих і вологих виробничих приміщеннях, на естакадах, в блоках, а також для прокладання на відкритому повітрі, в умовах, що вимагають нерозповсюдження горіння. Кабелі марки ВВГзнг-LS, ВВГзнгд, ВВГзнг застосовуються в умовах, де потрібне ущільнення кабелів при введенні в електрообладнання. Кабелі марки ВВГнг, ВВГзнг не розповсюджують горіння при пучковій прокладці по категорії А.

Кабелі марки ВВГнг-LS, ВВГнгд, ВВГзнг-LS, ВВГзнгд, не розповсюджують горіння при пучковій прокладці по категорії А, мають помірне димовиділення і малу токсичність газів.

Конструкція кабеля

Конструкція кабеля:

• Токопровідна жила круглої форми, однопроволочна або багатопроволочна, мідна, 1 або 2 класу.
• Ізоляція — ПВХ пластикат з цифровою маркуванням (або з відмінною забарвленням), в кабелях з індексом «нг-LS» і «нгд» композиція з пониженою пожежонебезпекою. Ізольовані жили скручені.
• Оболонка – ПВХ пластикат, в кабелях з індексом «нг» пластикат, що не розповсюджує горіння, в кабелях з індексом «нг-LS» і «нгд» — композиція з підвищеною пожежонебезпекою. В кабелях марки ВВГзнг-LS, ВВГзнгд, ВВГзнг оболонка накладена з заповненням міждротового простору.

Технічні та експлуатаційні характеристики

• Температура експлуатації кабеля: від -50°C до +50°C
• Відносна вологість повітря: до 98% при + 35°C
• Мінімальний радіус згину при прокладці:
  • 10 діаметрів кабеля для одножильних кабелів
  • 7,5 діаметрів кабеля для багатожильних кабелів
• Тривалий допустимий температурний нагрів жил кабелів при експлуатації: +70°C
• Будівельна довжина кабелів не менше з перетином основних жил:
  • 10-16 мм² — 450 м
  • 25-70 мм² — 300 м
  • 95-185 мм² — 200 м
  • 240-800 мм² — 100 м
• Термін служби: 25 років
• Гарантійний термін експлуатації: 5 років

Додаткові характеристики

• Довжина в упаковці: 450 м
• Кількість жил: 5
• Конструкція кабеля: Жорстка
• Максимальна робоча температура: 50°C
• Маса: 0.293 кг
• Матеріал ізоляції: Вініл
• Матеріал оболонки: Вініл
• Мінімальний радіус згину: 94.5 мм
• Наявність ізоляції: Так
• Зовнішній діаметр: 12.6 мм
• Перетин жили: 4 мм²
• Скручування жил: Так
• Термоізоляція: Полівінілхлорид
• Тип зовнішньої оболонки: Вогнестійка
• Тип проводу: Потужний
• Упаковка: Котушка
• Форма перетину: Кругла
• Колір ізоляції: Чорний
• Гарантійний термін: 60 місяців
• Мінімальна робоча температура: -50°C
