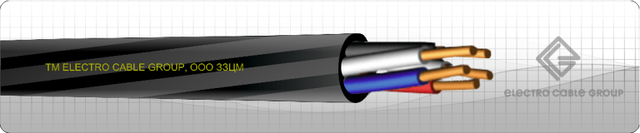

Кабель ВВГнгд 3х1,5 ЗЗЦМ

Кабель призначений для передачі та розподілу електричної енергії у стаціонарних установках на змінну напругу 0,66 і 1 кВ частотою 50 Гц.

Кабель призначений для прокладання в сухих і вологих виробничих приміщеннях, на естакадах, в блоках, а також для прокладання на відкритому повітрі, в умовах, що вимагають нерозповсюдження горіння. Кабелі марки ВВГзнг-LS, ВВГзнгд, ВВГзнг застосовуються в умовах, де вимагається ущільнення кабелів при вводі в електрообладнання.
Кабелі марки ВВГнг, ВВГзнг не розповсюджують горіння при пучковій прокладці за категорією А.

Кабелі марки ВВГнг-LS, ВВГнгд, ВВГзнг-LS, ВВГзнгд, не розповсюджують горіння при пучковій прокладці за категорією А, мають помірне димовиділення і низьку токсичність газів.

Конструкція кабеля

1. Токопровідна жила круглої форми, однопровідна або багатопровідна, мідна, 1 або 2 класу.
2. Ізоляція — ПВХ пластикат з цифровою маркуванням (або з відмінною фарбуванням), в кабелях з індексом «нг-LS» і «нгд» композиція зниженої пожежонебезпеки. Ізольовані жили скручені.
3. Оболонка – ПВХ пластикат, в кабелях з індексом «нг» пластикат, що не розповсюджує горіння, в кабелях з індексом «нг-LS» і «нгд» — композиція підвищеної пожежонебезпеки.
   В кабелях марки ВВГзнг-LS, ВВГзнгд, ВВГзнг оболонка накладена з заповненням міжжилкового простору.

Технічні та експлуатаційні характеристики

Температура експлуатації кабелю: від -50°C до +50°C

Відносна вологість повітря: до 98% при + 35°C

Мінімальний радіус вигину при прокладці:

10 діаметрів кабелю для одножильних кабелів
7,5 діаметрів кабелю для багатожильних кабелів

Тривала допустима температура нагріву жил кабелів при експлуатації: +70°C

Будівельна довжина кабелів не менше з перетином основних жил:

• 10-16 мм² — 450 м
• 25-70 мм² — 300 м
• 95-185 мм² — 200 м
• 240-800 мм² — 100 м

Термін служби: 25 років

Гарантійний термін експлуатації: 5 років

Додаткові характеристики

• Довжина в упаковці: 100 м
• Кількість жил: 3
• Конструкція кабелю: Жорстка
• Максимальна робоча температура: 50°C
• Маса: 0.094 кг
• Матеріал ізоляції: Вініл
• Матеріал оболонки: Вініл
• Мінімальний радіус вигину: 59.25 мм
• Наявність ізоляції: Так
• Зовнішній діаметр: 7.9 мм
• Перетин жили: 1.5 мм²
• Скрутка жил: Так
• Теплоізоляція: Полівінілхлорид
• Тип зовнішньої оболонки: Вогнестійка
• Тип проводу: Силовий
• Упаковка: Бухта
• Форма перетину: Кругла
• Колір ізоляції: Чорний
• Гарантійний термін: 60 місяців
• Мінімальна робоча температура: -50°C
