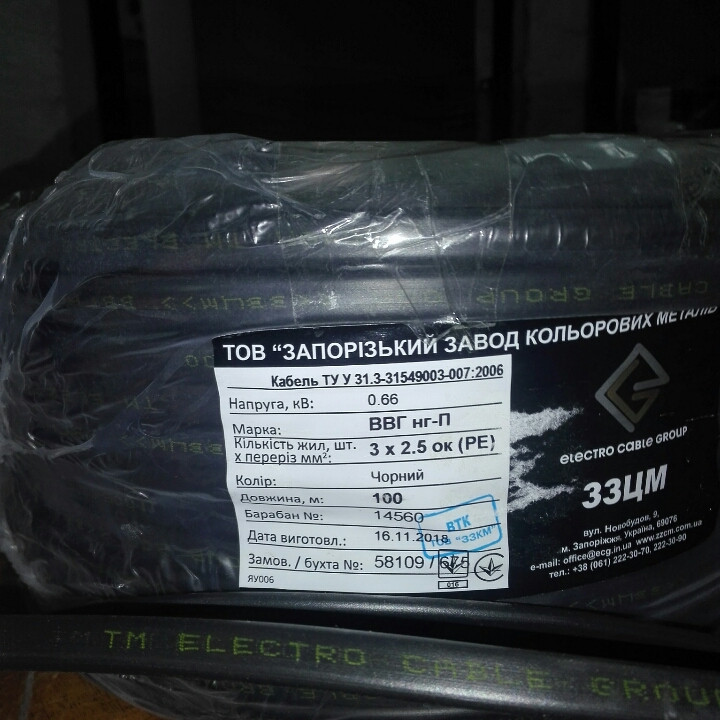

Кабель ВВГнг-П 3х2,5 ЗЗЦМ

Кабель призначений для передачі та розподілу електричної енергії в стаціонарних установках на змінну напругу 0,66 і 1 кВ частотою 50 Гц.

Конструкція кабеля ВВГнг-П 3х2,5 ЗЗЦМ

1. Проводяча мідна жила:
   • у кабелях ВВГнг-П однопроволочна кругла (ок) 1 класу гнучкості;
   • у кабелях ВВГ3-П багатопроволочна кругла (мк) 3 класу гнучкості;
   • у кабелях ВВГ5нг-П багатопроволочна кругла (мк) 5 класу гнучкості.
2. Ізоляція – полівінілхлоридний пластикат. Маркування ізоляції жил кольорове. Кабелі випускаються з нульовою жилою блакитного кольору, при цьому в позначення кабеля додають літеру (N) або зі жилою заземлення зеленого-жовтого кольору, при цьому в позначення кабеля додають літеру (PE). Ізольовані жили розташовані паралельно одна до одної;
3. Оболонка – полівінілхлоридний пластикат зниженої горючості.

Кабель призначений для прокладання в сухих і вологих виробничих приміщеннях, на естакадах, у блоках, а також для прокладання на відкритому повітрі, в умовах, які вимагають нераспространення горіння. Кабелі марки ВВГзнг-LS, ВВГзнгд, ВВГзнг застосовуються в умовах, де потрібно ущільнення кабелів при вводі в електрообладнання.
Кабелі марки ВВГнг, ВВГзнг не розповсюджують горіння при пучковій прокладці за категорією А.

Кабелі марки ВВГнг-LS, ВВГнгд, ВВГзнг-LS, ВВГзнгд, не розповсюджують горіння при пучковій прокладці за категорією А, мають помірне димовиділення та малу токсичність газів.

Конструкція кабеля:

1. Проводяча жила круглої форми, однопроволочна або багатопроволочна, мідна, 1 або 2 класу.
2. Ізоляція – ПВХ пластикат з цифровим маркуванням (або з відмінною забарвленням), в кабелях з індексом «нг-LS» та «нгд» композиція зниженої пожежонебезпечності. Ізольовані жили скручені.
3. Оболонка – ПВХ пластикат, в кабелях з індексом «нг» пластикат, що не розповсюджує горіння, в кабелях з індексом «нг-LS» та «нгд» – композиція підвищеної пожежонебезпечності.
   В кабелях марки ВВГзнг-LS, ВВГзнгд, ВВГзнг оболонка накладена з заповненням міжжилкового простору.

Технічні та експлуатаційні характеристики:

Температура експлуатації кабеля: від -50°С до +50°С

Відносна вологість повітря: до 98% при + 35°С

Мінімальний радіус вигину при прокладанні:

10 діаметрів кабеля для одножильних кабелів
7,5 діаметрів кабеля для багатожильних кабелів

Тривалий допустимий температурний нагрів жил кабелів при експлуатації: +70°С

Будівельна довжина кабелів не менше з перерізом основних жил:

10-16 мм² — 450 м,
25-70 мм² — 300 м,
95-185 мм² — 200 м.
240-800 мм² — 100 м.

Термін служби: 25 років

Гарантійний термін експлуатації: 5 років

Технічні характеристики:

• Кількість жил: 2
• Конструкція кабеля: Жорстка
• Максимальна робоча температура: 50°С
• Вага: 0.0739 кг
• Матеріал ізоляції: Вініл
• Матеріал оболонки: Вініл
• Мінімальний радіус вигину: 56.25 мм
• Наявність ізоляції: Так
• Зовнішній діаметр: 7.5 мм
• Площа перерізу: 2.5 мм²
• Перетин жили: 2.5 мм²
• Тип зовнішньої оболонки: Вогнестійка
• Тип проводу: Силовий
• Упаковка: Котушка
• Колір ізоляції: Чорний
• Гарантійний термін: 60 місяців
• Мінімальна робоча температура: -50°С
• Термін служби: 25 років
